拼接屏的出現，應用在終端顯示設備，取代了原先的小型電腦監視器；給人呈現一個大屏的拼接墻面，讓視頻監控的畫面更清晰。

        但是搭建一個有效的大型拼接墻監控系統，還需要專業的視頻監控拼接墻解決方案，今天就和大家一起詳細介紹一下幾種視頻監控系統拼接屏集中監控設計方案吧！

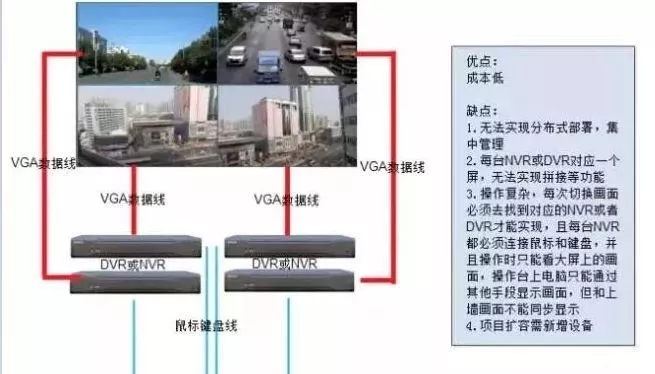

一、使用DVR/NVR直接顯示上墻

        這種辦法是成本最低廉的，但這里有不少限制：

         無法實現分散點的集中上墻。譬如連鎖經營的酒店，如果我在總部建立一個集中上墻的環境，這個就很麻煩了。這里面要考慮的地方非常多，包括網絡環境、映射、帶寬、碼流等。

         不能隨意控制，要控制只能去操作那個DVR。如果一臺DVR上設置好了16路攝像機，當你想控制某個畫面時，你還得記住它在哪個DVR上，然后到那個DVR上去操作鼠標。

          布局環境上的影響非常大。譬如專業的上墻環境，放置設備的機柜在電視墻后面，而需要用電視墻前面的操作臺坐席來控制大屏。這個時候，用這個辦法顯然就很麻煩了，因?yàn)槟悴豢赡馨袲VR放在大屏后，而拖了好多個長長的鼠標線到操作臺坐席上。

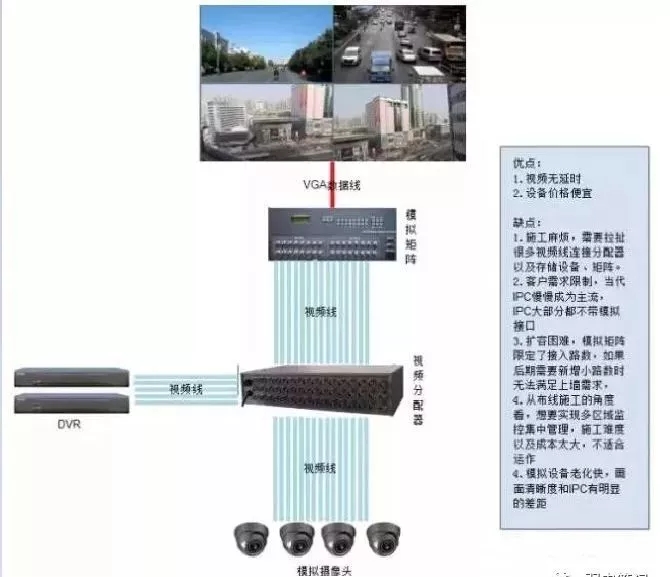

二、使用模擬矩陣


         常見的結構圖如上，這種應用場景下，應該說是一種專業上墻辦法了。
         大家可以看出，雖然模擬矩陣本身不貴，但要使用大量的視頻線，甚至光端機，而且必須要從攝像機所在位置拉線到中心來，這個施工成本會非常高。更重要的一點是，這種辦法更適合模擬攝像機和DVR，但高清網絡時代，大部分IPC根本沒有視頻輸出，那么這種辦法就會陷入死局，這也是傳統的模擬矩陣廠商在高清時代碰到的一個最大挑戰。




三、使用解碼器

         解碼器真是一個很虛幻的概念，目前市場上，99%的解碼器都是由DVR/NVR底板做成的，甚至連程序都不變，幾乎都沒有獨立的SDK協議。這樣來看，使用解碼器的方案其實和使用DVR和NVR的方案沒有根本區別，這種情況下，它的優劣點也非常清楚了，這里就不贅述了。

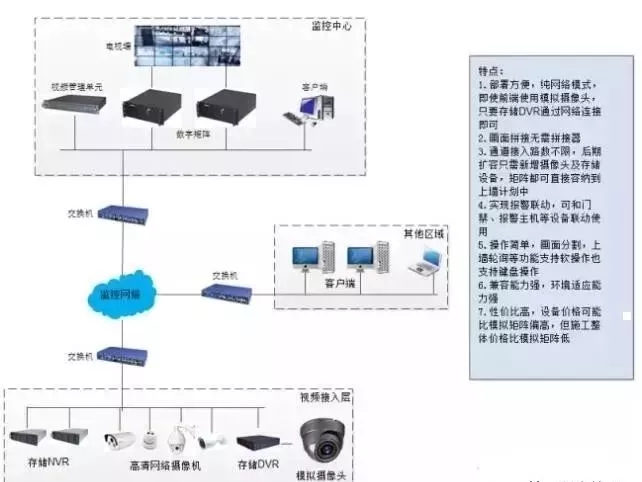

四、使用數字矩陣

         數字矩陣是一款將前端數字視頻信號進行解碼上墻的中高端解碼設備,其信號的輸入端為千兆網口，輸出端為標準的VGA/DVI/HDMI視頻接口，可直接連接顯示屏，也可連接拼接控制器。它除了擁有模擬矩陣和解碼器的全部功能之外，還具有更多的功能和更強的解碼能力?？梢灾С植煌瑥S(chǎng)商的DVR、DVS、IPC、NVR設備同時解碼上墻，并具有視頻切換、畫面分割、畫面拼接、輪循顯示、云鏡控制、錄像回放、報警聯動等功能，它的優勢有：




兼容性好

       通過插件技術，利用私有協議或SDK，能完美兼容不同廠商的各種DVR、DVS、IPC、NVR等前端數字視頻設備


支持畫面拼接

         采用先進的軟拼接技術，無需再額外配置拼接控制器、拼接矩陣或拼接盒，只要通過鼠標點擊，就可輕松實現2*2、2*3、3*3、3*4等多屏拼接，既方便，又節省成本，配合拼接屏使用，效果更是顯著非常。


報警聯動上墻

         結合銳眼專用視頻聯動報警主機或第三方網絡型報警主機，可實現視頻聯動報警上墻，對前端有報警信號產生的關聯攝像頭的視頻進行彈窗上墻顯示，并用聲音和顏色提醒用戶。


支持更多的輸入

         不同于普通數字矩陣只有幾十路的輸入限制，由于采用“平臺+數字矩陣”的組合，支持128路、256路或更多的視頻輸入，能滿足各種上墻規模項目的需要。


         現如今，數字矩陣更多的應用于會議系統，因?yàn)閿?shù)字矩陣的最大優勢就在于：其可以加入多種視頻信號，比如攝像頭、DVD?、VCR、實物展臺、臺式電腦，很多的筆記本信號等等，也可以輸出多種視頻信號給顯示終端：投影機了，拼接屏，液晶顯示屏等。

常見的應用示意圖如下：


五、使用拼接控制器

        從基礎功能來說，矩陣只是實現信號切功能，一路信號切換顯示在一個顯示設備，而拼接控制器除了能夠?qū)崿F(xiàn)信號切換，還可以在多塊屏上顯示完整的一路信號。但是現在產品功能集成度越來越高，你有的功能我也有，像混合矩陣就可以實現拼接功能，產品間的界限沒有那么明顯了，估計最后就合并成一個圖像信號處理設備就搞定一切了。

        如今市場上的處理方案很多，除此之外，還有一些監控綜合平臺一體機，功能更加齊全，可以應用到的場景也頗為豐富，這里就不一一介紹了；如有其它疑問，可咨詢拼接屏廠家華邦瀛科技，我們將為你耐心服務，提供合適您的解決方案。
